Der ODB/100 ist ein kompakter Wandverteiler für Anwendungen im Innen- und geschützten Außenbereich.
In ihm können bis zu 360 Steckverbinder (LC Stecksystem) und bis zu 360 Spleiße in 30 klappbaren Kassetten abgelegt
werden.
Das innenliegende Kassettensystem ermöglicht Einzelfaseroder Mehrfasermanagement sowie eine optimale Handhabung
während der Installation, im Betrieb und Servicefall. Zudem besteht die Möglichkeit, leistungsteilende Splitter und Wellenlängen Multiplexer für F/W/C/DWDM-Lösungen sowie Faserüberwachungsfunktionen zu integrieren.
Die ankommenden und abgehenden Kabel oder Röhrchen können von unten in das Gehäuse eingeführt, abgefangen
und abgedichtet werden.
Die beidseitige Patchkabeleinführung ist einfach zu vhandhaben. Der Einbau von Gasblockern ist möglich.
Ein Schloss schützt vor unbefugtem Zugriff.

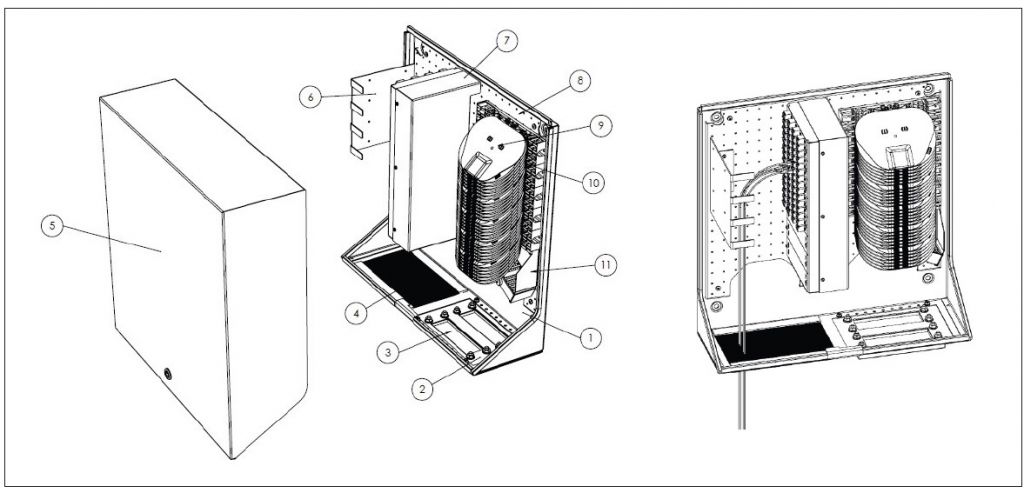

Wandverteiler für Innen- und Außenanwendungen
1. Boden
2. Adapterplatte**
3. Kabeldurchführung**
4. Bürstenleiste**
5. Deckel
6. Splitterhalter / Kabelführung*
7. Kupplungsträger*
8. Grundplatte
9. Deckel Spleißkassetten
10. Spleißkassetten*
11. Adernabfangung
* Die Bestückung mit Spleißkassetten und Glasfaser-Kupplungen kann je nach bestellter Konfiguration abweichen.
** Die Bestückung mit Kabeldurchführungen, Bürstenleisten und/oder Kabelverschraubungen kann je nach bestellter
Konfiguration abweichen.
